為什么要關注走線與過孔的電流承載能力？

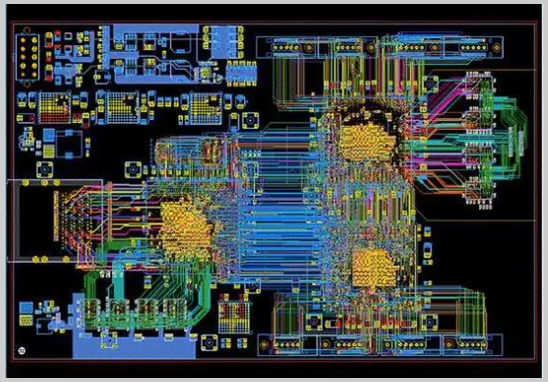

在PCB設計中，走線（Trace）和過孔（Via）實際上都是“銅導體”，當電流通過時會產生熱量。
- 電流過大會導致局部溫升超標，影響元器件正常工作，甚至讓線路“燒斷”；
- 電流過小雖然安全，但過寬走線浪費寶貴的板面資源，增加成本。
因此，既要保證可靠性，又要做到經濟設計，就必須準確了解和計算PCB走線與過孔的電流承載能力。
影響電流承載能力的主要因素
1. 走線線寬（Width）
線寬越大，橫截面積越大，電阻越小、發熱越少，承載電流也就越高。
2. 銅厚（Copper Weight）
常見有 1 oz、2 oz 等不同銅厚。銅厚越厚，橫截面積越大，理論承載電流能力也越強。
3. 層內 vs. 外層
外層走線散熱條件好，可承載更高電流；內層包裹在基材中，散熱不易，因此承載能力要打折扣。
4. 允許溫升（ΔT）
通常我們?cè)试S走線溫度比環境溫度高10～20 °C；ΔT 越大，可承載電流越多，但可靠性要求會更嚴格。
5. 環境與板厚
> IPC-2152 標準中強調，板子周圍環境（風扇/自然對流）、板厚、是否有散熱銅箔平面等因素，也會影響最終溫升和電流能力。
怎么計算走線電流承載能力？
1. 基于 IPC-2152 標準的方法
IPC-2152《Standard for Determining Current-Carrying Capacity in Printed Board Design》是目前最權威的走線溫升與電流關系標準。它基于大量實測數據，給出了不同銅厚、不同層別下的電流–溫升–線寬曲線。常用步驟：
1. 確定最大允許溫升（如 ΔT=10 °C）
2. 查表或用計算器，輸入銅厚、層級、所需電流，得出所需線寬
3. 驗證板上其他條件（如散熱面、基材熱導率）是否與標準基準條件一致，否則需適度調整。
2. 公式近似
在無法查表時，也可使用經驗公式（僅供快速估算）：
外層走線：
I ≈ 0.048 × A^0.44
內層走線：
I ≈ 0.024 × A^0.44
其中 I（A）為電流，A（sq mil）為走線橫截面積（線寬 × 銅厚換算后），ΔT 通常取10 °C左右。
注意：以上公式基于 IPC-2221，該標準已被 IPC-2152 更新，建議精確設計時仍以 IPC-2152 表格或計算器為主。
過孔（Via）的電流承載能力怎么定？
過孔的導電截面為“環形管殼”，其電流承載能力與走線思路類似：
1. 過孔直徑（Drill Size）：孔徑越大，銅壁環形截面面積越大。
2. 鍍銅厚度（Plating Thickness）：常見 25 µm、50 µm 等，鍍層越厚，能流更多電流。
3. 層別與散熱：過孔的位置（內層/外層）和附近的大面積銅皮都會影響熱量擴散。
一般經驗：
- 一個 0.3 mm 鉆孔、鍍銅 25 µm 的標準過孔，承載約 1 A 左右；
- 若要更高電流，可選用 0.5 mm 鉆孔、50 µm 鍍銅，或并聯多孔；
- 也可對過孔周圍加灌銅、加銅箔平面來增強散熱和電流承載。
設計建議
1. 優先查表/用 IPC-2152 計算器，快速準確定線寬；
2. 板上關鍵電源線可適當放大線寬，給足安全裕度；
3. 多孔并聯或“灌銅”過孔群提升過孔承載能力；
4. 注意板邊風道及散熱結構，良好散熱可讓同樣線寬承載更多電流；
5. 出樣后用紅外熱像或直接探針實測，驗證溫升是否符合預期。
