在一站式PCBA代工代料服務中，SMT工藝是關鍵環節。要想保證貼片元器件的焊接質量和成品可靠性，就必須對各環節的核心要求了然于心。下面，我們分步驟聊聊那些必知要點。
核心要求一：元器件選型與準備
1. 規格一致性：貼裝前需核對元件型號、尺寸、極性與BOM清單完全一致，極性敏感器件（如二極管、晶體管）方向錯誤會直接導致功能失效。
2. 元件檢驗：要對元件表面完整性、引腳有無氧化或彎曲進行目視或顯微鏡檢查，并對關鍵器件進行阻值、電容、電感等參數測試。
3. 防潮烘焙：對MSL等級 ≥ 3 的器件，需在規定車間壽命到期前進行烘焙處理，防止回流焊“爆米花”現象。
核心要求二：錫膏印刷精度
1. 網板選擇：根據器件焊盤尺寸和間距，選用合適的鋼網厚度和開孔尺寸，一般厚度在0.1–0.15 mm 之間。
2. 印刷參數：刮刀壓力、速度、印刷偏移量需在±0.05 mm 范圍內，可通過SPI（錫膏檢測）對錫膏體積、面積、高度、偏移和缺陷進行在線檢測，確保錫膏質量。

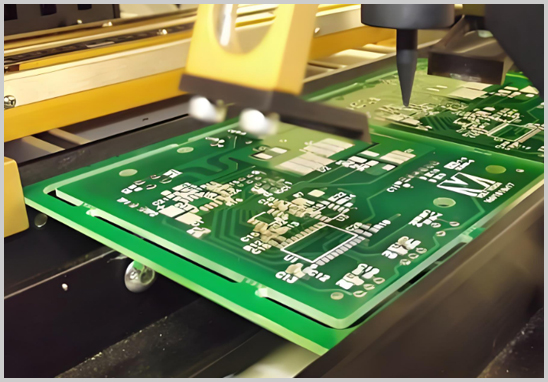

核心要求三：貼裝精度與對位
1. 三大要素：必須滿足元件正確（Component）、位置準確（Accuracy）和壓力合適（Pressure）三要素，具體標準參照IPC-A-610。
2. 對位公差：一般矩形元件的X/Y偏差應 ≤ 0.2 mm，旋轉偏差 ≤ 1°；對窄間距元件（如0.5 mm BGA），X/Y 偏差需控制在±0.05 mm以內。
3. 貼裝驗證：AOI（自動光學檢測）可對元件偏位、錯裝、極性及焊盤覆蓋情況進行檢測，為后續回流焊提供質量保障。
核心要求四：回流焊溫度曲線
1. 曲線類型：典型的回流焊溫度曲線分為預熱區（Preheat）、浸潤區（Soak）和回流區（Reflow）三個階段。
2. 曲線參數：
- 預熱區：升溫速率 ≤ 3 ℃/s，出口溫度一般在150–180 ℃；
- 浸潤區：溫度保持在180–200 ℃，持續60–120 s；
- 回流區：峰值溫度依錫膏類型而定（Pb-Free約245 ℃左右），高于峰值溫度30–40 s后立即降溫。
3. 溫控精度：爐內溫度差異 ≤ ±5 ℃，可通過熱電偶校準確保曲線穩定。
核心要求五：元件防潮與存儲
1. 防潮包裝：MSL ≥ 2 的元器件需使用帶干燥劑和濕度指示卡的防潮袋密封存放，庫房相對濕度控制在30%–50%RH。
2. 存儲管理：嚴格執行“先進先出”（FIFO）原則，開袋后應在指定車間壽命內完成貼裝，超時需二次烘焙。
3. 標識提示：濕度指示卡變色時，要立刻安排烘焙或停用該批料。
核心要求六：檢測與缺陷控制
1. SPI：在線監控錫膏質量，包括體積、印刷偏移、錫球和橋連等缺陷。
2. AOI：貼裝后檢測元件偏位、錯裝、極性及缺件。
3. X-Ray（針對BGA等盲裝件）：評估焊點內部空洞和橋接情況。
4. 返修流程：對于檢測出的不良品，要制定標準化的返修方案，并記錄返修數據用于持續改進。
小結
掌握上述SMT工藝對貼片元器件的核心要求，能大幅提升產品首次合格率和長期可靠性。無論您是工程師、采購還是終端客戶，希望這篇文章能幫助您快速理清要點，為您的PCBA代工代料項目保駕護航。
