PCB大講堂:HotBar FPCB軟板設計—避免應力集中

發布時間 :2016-08-09 11:11 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
HotBar FPCB 會有折斷的風險?
使用HotBar制程除了要留意焊錫的問題之外,FPCB的結構設計也非常重要,由于有些PCB設計者對FPCB的特性不夠了解,所以設計出來的FPCB容易有應力集中的問題,致使容易引起FPCB線路折斷的問題出現。

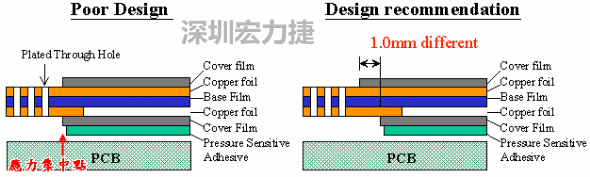

下圖的左邊FPCB結構設計把上下兩面的 cover film 的結束點設計在相同的斷面上,再加上雙面背膠也在同一點結束,這樣就會形成一個應力集中的斷面,強烈建議錯開軟排線的絕緣層(cover film, Polymide)邊緣,如下圖右邊的FPCB設計,錯開1.0mm就可以避免應力集中而折斷軟排線。不過要留意錯開1.0mm的FPCB焊墊下面是否仍壓在PCB的焊墊上,應避免附近有測試點或?qū)椎慕佑|短路問題發生。
HotBar FPCB軟板設計—避免應力集中-深圳宏力捷

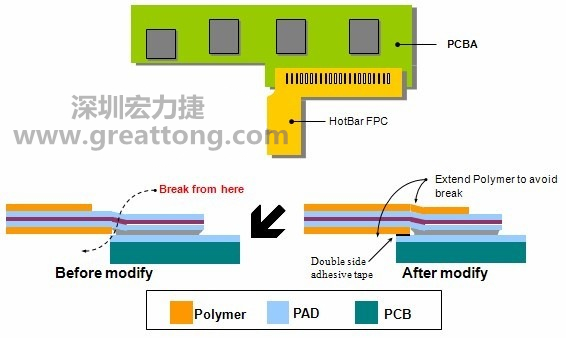

再以下面的例子來說明,設計者把 HotBar 軟板設在在板子邊緣,左邊圖為原先的設計,HotBar 軟板的焊接墊就剛好落在 PCB 板的邊緣,可是生產一段時間后,我們就發現經常有軟板斷裂的問題發生,而且都是發生在保護絕緣層(cover film)的邊緣,分析之后發現這里有一個應力集中點,是PCB的邊緣與軟板的絕緣層邊緣。所以我們的改善對策就是把軟板的的焊接墊往PCB內側移一點點,然后加上一條雙面膠帶,另外還把軟板上層的絕緣層往前延伸,整個覆蓋住元來的應力集中點,這么一來不但加強了軟板的強度,原來的應力集中點也被破壞了,軟板斷裂的問題就沒在發現了。
HotBar FPCB軟板設計—避免應力集中-深圳宏力捷
