一本久久A久久精品亚洲_国内大量揄拍精品视频_日韩不卡高清无码人妻_亚洲精品免费视频观看视频_av一区二区三区不卡在线||www.xzydc.com.cn,嫩BBB槡BBBB搡BBBB,AGE动漫,嫂子的职业,抖音风混剪当你的老婆是一个反差,婚前试爱,娱乐圈H,花蝴蝶免费版大全多少集,姬小满奖励别的英雄视频,姨母的诱惑,姜汁撞奶阿司匹林笔趣阁,姐姐的朋友,姐姐在线观看免费全集高清完整版,姐姐可以吗小说免费阅读,姐姐不～不可以动漫观看,姐妹秘密换夫,妻子的背叛完整版视频,妻子的朋友,妻子的同学聚会||www.xxrc.net.cn ,四川少妇BBw搡BBBB槡BBBB,精品无码人妻一区二区免费蜜桃,爱浪app官网最新版下载苹果手机,91囯内偷拍精品一区二区三区,国产三级片久久久久久水户香奈||www.eimwq03.cn ,中文字幕在线免费网站，中文字幕高清在线免费播放，中文字幕在线免费看线人，中文字幕在线观看，在线的，免费网站永久入口视频，中文字幕，视频w日本m免费2019中文字幕乱码免费,在线视频，在线永久地址视频2019，中文字幕视频免费2019，2019中文文字在线高清视频MV，中文字幕在线视频，中文字幕在线2019，中文字幕在线看线人动作大片， 亚洲文字幕，在线中文字幕100页， 日本中文字幕视频网址，中文字幕在线观看视频，免费视频， 亚洲永久免费中文字幕，中文字幕永久视频在线，国产中文字幕在线视频，中文字母在线免费观看视频网站，中文 在线 免费，2019亚洲影视中文字幕，中文字幕AV免费看网站，无中文字幕免费，视屏，在线观看中文字幕，中文字慕视频在线免费，亚洲视频在线播放网站，中文字幕在线观看线人，中文字摹在线观看，免费在线视频中文字幕，中日韩高清视频免费看，中文字幕组在线观看，在线观看，中文字幕在线免费视频，中文乱码字视频在线，亚洲视频中文永久网，在线，无人区中文字幕高清，中文字幕视频网站，亚洲视频在线观看中文字幕，中文字在线视频，最新国产中文字幕2019，在线观看免费中文字幕，日中文字幕，观看视频，亚洲高清在线观看视频，中文字幕永久免费在线观看，亚洲视频网站网址，中文在线中文a，中文字在线乱码，免费中文字幕，中文字幕在线，快手网红福利费在线观看，中文字幕在线免费，字幕网在线观看入口，日本中文字幕作品在线播放，字幕在线免费网站，中文字幕永久有效，中文字幕2019，中文乱码永久播放视频||www.fsqpc.cn

之前的文章曾經(jīng)提過公司的產(chǎn)品因?yàn)?a href="http://www.mzvphny8.cn/archives/view-315-1.html" target="_blank">ENIG板的浸金厚度不足而造成化鎳/無電鍍鎳(Electroless Nickel)氧化，甚至造零件的焊接強(qiáng)度不足致零件掉落的問題。不過在許多的文獻(xiàn)及資料記載里都說明，金層在電路板表面處理的角色只是作為空器的隔絕層，用來保護(hù)其下面的鎳層不至于氧化而已，金(Au)在焊錫中的非但無法形成強(qiáng)壯的焊接，反而會(huì)形成AuSn及AuSn2等脆弱的IMC而造成金脆的后果。

(延伸閱讀：零件掉落與電路板鍍金厚度的關(guān)系)

其實(shí)ENIG板子的真正焊點(diǎn)應(yīng)該要完全生長(zhǎng)在鎳層，形成Ni3Sn4的良性IMC，如此才能確保焊接強(qiáng)度。



ENIG (Electroless Nickel Immersion Gold)表面處理的板子在高溫焊接的瞬間，金層將會(huì)迅速溶解于液態(tài)錫之中，形成AuSn、AuSn2或AuSn4等共金(IMC)而快速脫離EN (Electroless Nickel)層，并迅速擴(kuò)散進(jìn)入焊錫之中。所以ENIG的焊點(diǎn)應(yīng)當(dāng)是完全生長(zhǎng)在EN化鎳層的表面，一般的金層功用在保護(hù)鎳面不要跟要跟空氣直接接觸而生銹氧化而已。金層如果太厚不但無濟(jì)于事，而且一旦超過焊點(diǎn)重量的3%時(shí)(Au的比重為19.3)，反而會(huì)引起金脆(Gold Embrittlement)的問題，形成脆弱的IMC。

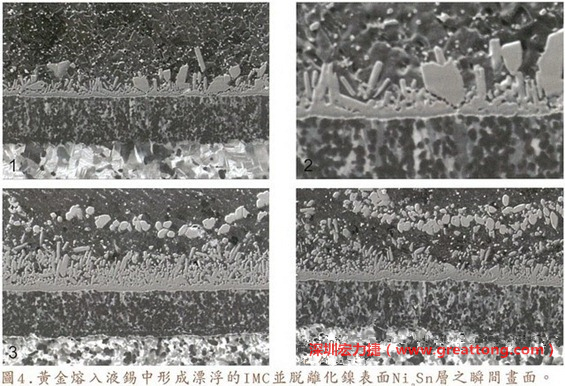

下面四張圖片為放大4500倍的SEM圖像，說明在回流焊爐熱量不足的情況下，黃金成份正要從鎳層分離融入焊錫之中的瞬間，當(dāng)零件遭受外力沖擊的時(shí)候就極有可能從這一整排AuSn、AuSn2或AuSn4的IMC處裂開。

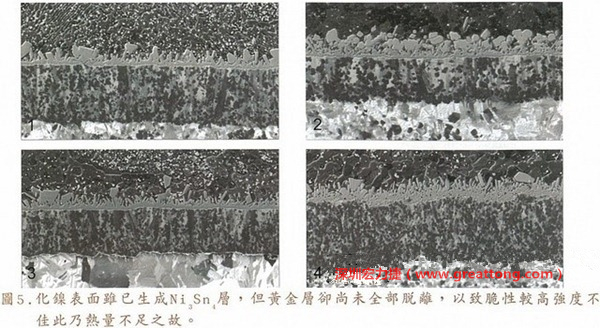

下面四圖顯示，當(dāng)焊接的熱量不足或未持續(xù)時(shí)，雖然Ni3Sn4的薄薄IMC層已經(jīng)生成而焊牢，但也會(huì)因?yàn)锳uSn及AuSn2還未來得及逸走，而停留在共金介面附近，當(dāng)有外力拉扯的時(shí)候，就很容易斷裂開來。這就是為何ENIG的焊點(diǎn)強(qiáng)度，始終不如銅面焊點(diǎn)(Cu6Sn5)來得更為牢固的主因之一。

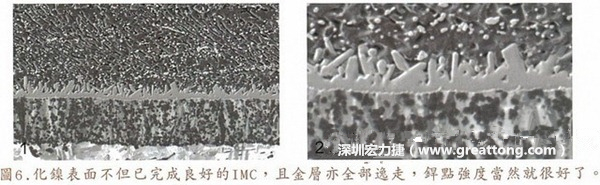

下面兩圖顯示，當(dāng)焊接的熱量足夠且持續(xù)的時(shí)候，金層將會(huì)完全逸走融入到焊料之中，從圖片中可以零星看到小顆粒的AuSn四處分散漂浮在焊料之中，剩下由錫鎳所形成的IMC，自然就可以得到有不錯(cuò)的焊接強(qiáng)度?？梢韵胍?，如果浸金或鍍金層太厚，就會(huì)形成過多的AuSn共金，最后導(dǎo)致AuSn無法有效逸走或充滿整個(gè)焊料，進(jìn)而影響到焊接強(qiáng)度。
