回流焊接基本原理
回流焊接是PCBA加工中用于現代電子設備組件焊接的重要工藝方法。其基本原理是通過回流爐的溫度曲線控制，將預涂在焊點上的焊膏熔化并回流，從而實現元器件與電路板的牢固連接。回流焊接具有高效、自動化程度高、焊接質量穩定等優點，是PCBA貼片加工的核心工藝之一。
影響回流焊接的主要因素
1. 溫度曲線
- 描述：回流焊接的溫度曲線通常分為預熱區、保溫區、回流區和冷卻區，每個區域的溫度和時間分布都需精確設定。
- 影響：不合適的溫度曲線可能導致焊接不良。例如，預熱不足會導致焊料無法充分活化，焊點出現空洞或虛焊；回流溫度過高則可能損壞元器件或PCB。
2. 焊接溫度
- 描述：焊接溫度是回流焊接的核心參數，需要根據焊膏的熔點以及元器件和PCB的耐熱性進行合理設置。
- 影響：溫度過低會導致焊料未完全熔化，連接強度不足；溫度過高則可能引起元器件脫焊或PCB分層。
3. 焊接時間
- 描述：焊接時間是指焊點在回流區達到指定溫度時的持續時間，應滿足焊料充分熔化并潤濕焊盤的需求。
- 影響：時間不足可能導致焊接不良，焊點未充分形成；時間過長則可能使焊料氧化或元器件過熱。
4. 焊料類型
- 描述：焊料的成分和類型直接影響焊接質量。目前常用的焊料包括鉛錫合金和無鉛焊料。
- 影響：不同的焊料具有不同的熔點和潤濕性能。選擇不當可能導致焊點強度不足或潤濕性差，從而影響電氣性能和可靠性。
5. PCB設計與元件布局
- 描述：PCB的設計和元件布局會影響焊接的均勻性和效果。例如，焊盤設計、熱敏元件的放置位置、過孔數量等都會對回流焊接產生影響。
- 影響：設計不合理可能導致焊點冷焊、虛焊或橋接現象。因此，PCB設計需充分考慮熱分布和焊接工藝的要求。
6. 焊膏的質量與印刷
- 描述：焊膏質量和印刷工藝直接影響焊接效果。焊膏的成分、顆粒大小和粘度等參數需符合工藝要求。
- 影響：焊膏過期或不均勻的印刷可能導致焊點缺陷，如虛焊或連焊。
服務優勢

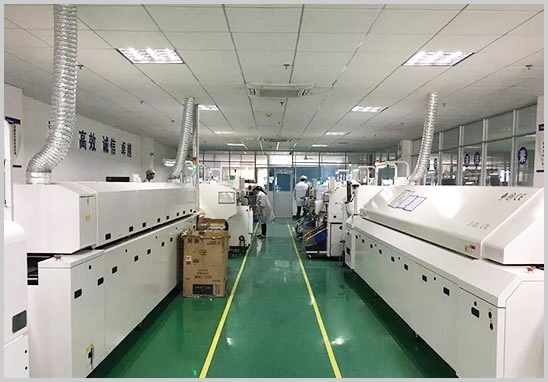

作為擁有20余年經驗的PCBA代工廠，深圳宏力捷電子為客戶提供“一站式PCBA代工代料服務”，涵蓋從PCB設計、元器件采購到組裝焊接的全流程。我們擁有多條先進的SMT生產線和專業的技術團隊，嚴格控制每一道工序，確保產品質量。選擇宏力捷，您將享受到高效、可靠的PCBA加工服務，助力產品快速上市！
