在電子產品開發過程中，印刷電路板（PCB）的設計是一個至關重要的環節。一個優秀的PCB設計不僅能夠確保電子產品的性能和可靠性，還能有效降低生產成本和簡化生產流程。本文將介紹PCB設計需要提供的資料以及詳細的設計流程，幫助工程師們更好地完成PCB設計任務。
一、PCB設計需要提供的資料
1. 電路原理圖
- 電路原理圖是PCB設計的基礎，詳細展示了各個電子元器件及其連接關系。設計師需要根據電路原理圖進行PCB布局和布線。
2. 元器件清單（BOM表）
- BOM表列出了所有需要在PCB上安裝的元器件，包括元器件的型號、規格、封裝類型和數量等信息。這有助于設計師選擇合適的元器件封裝和布局。
3. 設計規范和要求
- 包括PCB的尺寸、層數、材料、厚度、電氣性能要求（如阻抗控制）、特殊工藝要求（如盲埋孔、HDI等）以及其他設計約束。
4. 參考設計資料
- 如果有類似的參考設計資料，如之前的項目文件、參考設計圖紙等，可以提供給設計師以供參考。
5. 機械結構圖
- 包括外形圖、安裝孔位置和尺寸、連接器位置等機械結構信息，確保PCB設計符合產品的整體機械結構要求。
6. 測試和調試要求
- 提供關于產品測試和調試的具體要求，如測試點位置、測試接口等，以便設計師在PCB設計中合理安排測試點和接口。
二、PCB設計流程
1. 需求分析
- 與客戶或項目團隊討論，明確PCB設計的需求和目標，包括功能要求、電氣性能要求、機械結構要求等。
2. 電路原理圖設計
- 根據需求設計電路原理圖，確定各個元器件及其連接關系。使用電子設計自動化（EDA）工具，如Altium Designer、OrCAD等完成原理圖設計。
3. 元器件選型與創建BOM表
- 根據電路原理圖選擇合適的元器件，并創建BOM表。確保元器件的型號、規格和封裝符合設計要求。

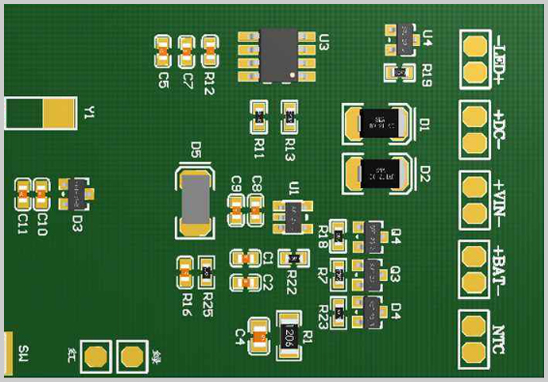

4. PCB布局設計
- 根據原理圖和機械結構圖進行PCB布局設計，合理安排元器件的位置，確保信號完整性和散熱性能。考慮電源和地平面的分布，盡量減少噪聲和干擾。
5. PCB布線設計
- 使用EDA工具進行PCB布線設計，按照電氣性能要求和設計規范進行信號布線。注意高頻信號線的長度和走線方式，確保信號完整性和阻抗匹配。
6. 設計規則檢查（DRC）
- 使用EDA工具進行設計規則檢查，確保PCB設計符合制造工藝和電氣性能要求，避免設計錯誤。
7. 電氣性能仿真
- 對關鍵電路進行電氣性能仿真，如信號完整性仿真、熱分析仿真等，驗證PCB設計的性能和可靠性。
8. 生成生產文件
- 生成用于PCB制造和組裝的生產文件，包括Gerber文件、鉆孔文件、裝配圖、BOM表等。確保生產文件的完整性和準確性。
9. 樣板制作與測試
- 將生產文件提交給PCB制造廠進行樣板制作。制作完成后，進行樣板測試和調試，驗證PCB設計的功能和性能。
10. 設計優化與量產準備
- 根據樣板測試結果進行設計優化，修正發現的問題。確認優化后的設計無誤后，準備量產所需的資料和文件。
結論
PCB設計是一個復雜而關鍵的過程，涉及多個環節和大量的資料準備。通過系統化的設計流程和規范化的資料準備，可以確保PCB設計的高效性和準確性，提升產品的性能和可靠性。
