PCB設計如何考慮焊接工藝性？

發布時間 :2020-06-05 14:31 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部

深圳宏力捷是擁有平均超過10年工作經驗PCB設計團隊的專業PCB設計公司，可承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB設計如何考慮焊接工藝性。

PCB設計如何考慮焊接工藝性？

在PCB設計中，電源線、地線及導通孔的圖形設計中，需要從以下這些方面考慮焊接工藝性。

1. 電源線、地線：由于PCB上銅箔和基板材料的熱膨脹系數及導熱速率差異很大，因此在預熱和焊接溫度下，分布不均勻的銅箔層易使PCB產生較大的變形和翹曲。

故在PCB設計時應滿足下列要求：

（1）大面積的電源線和接地線應畫成交叉剖面線；

（2）每層上的銅箔圖形分布盡可能均勻一致。

2. 導通孔（過孔）：導通孔（過孔）的主要作用是實現PCB各層之間的電氣互連。由于PCB安裝密度大幅度提高，PCB多層化發展已經很普遍，因此導通孔（過孔）的作用愈來愈重要，數量也在不斷增多。

在PCB設計中導通孔（過孔）的布局和要求如下：

（1）導通孔的設置應距離安裝焊盤≧0.63mm，不允許將導通孔設置在焊盤區內，以避免焊接過程中焊料的流失；

（2）應盡力避免將導通孔設置在 SMC/SMD元器件體的下面，以防焊接過程中焊料流失及截留助焊劑和污物，而無法清除；

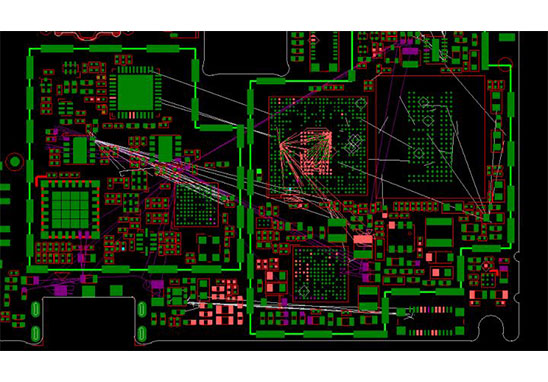

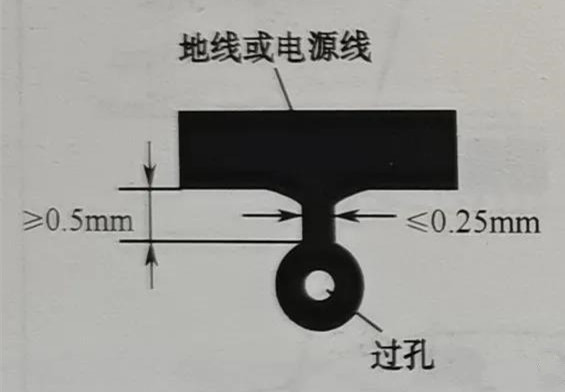

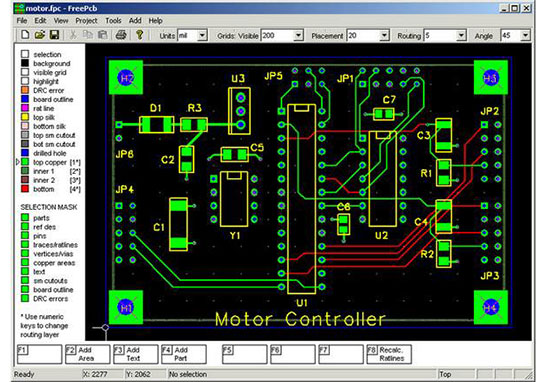

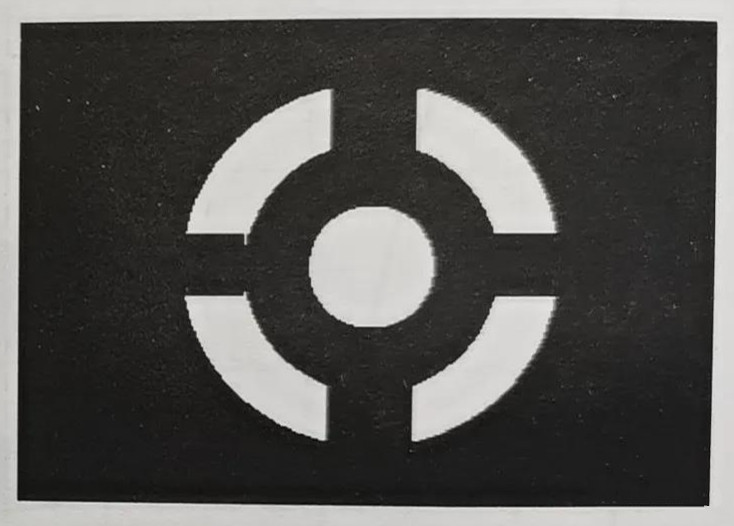

（3）導通孔與電源線或地線相連時，出于熱隔離考慮，應采用寬度不大于0.25mm的細頸導線連接，細頸線長度應≥0.5mm ，或者采用熱隔離環，如圖所示。
